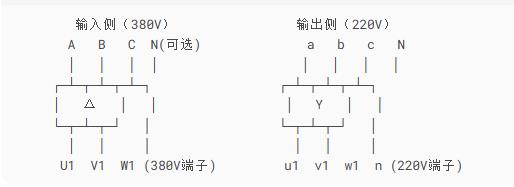

一、接线原理图
关键点：
输入380V为△接法(无中性线)
输出220V为Y接法(必须引出中性线)
1. 输入侧(380V)接线
| 端子标记 | 连接对象 | 线缆规格要求 |
| A | 电源L1相（黄） | ≥2.5mm²（铜芯） |
| B | 电源L2相（绿） | 与容量匹配 |
| C | 电源L3相（红） | （例：30kVA用10mm²） |
| 接地 | 保护地线（PE） | 黄绿双色线 |
操作：
切断上级电源，验电确认无电压!
将三相380V电源线接入端子 A、B、C(△接法无需中性线)
外壳接地端子接保护地线(PE)
2. 输出侧(220V)接线
| 端子标记 | 连接对象 | 线缆规格要求 |
| a | 负载L1'相（黄） | ≥4mm²（铜芯） |
| b | 负载L2'相（绿） | （比输入侧粗一级） |
| c | 负载L3'相（红） | |
| n | 中性线（淡蓝） | 截面积≥相线的150% |
| 接地 | 保护地线（PE） | 黄绿双色线 |
操作：
输出端子 a、b、c 接负载三相线
n端子 必须接中性线(N)并引至负载
输出侧PE接地线与输入侧PE汇接

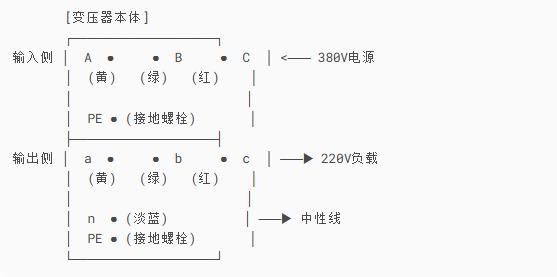

三、接线实物图示例
注意：实际端子位置以变压器铭牌接线图为准!
四、安全规范
1、相序校验：通电前用相位表确认输入/输出相序一致(A→a, B→b, C→c)
2、绝缘测试：
用2500V兆欧表测高压侧绝缘电阻 ≥100MΩ
用500V兆欧表测低压侧绝缘电阻 ≥10MΩ
3、保护配置：
输入侧加装32A断路器(30kVA例) + 熔断器
输出侧加装漏电保护器(30mA动作电流)
五、常见错误与后果
| 错误接线 | 后果 | 解决方法 |
| 输入误接成Y型 | 输出电压降低至127V | 改为△接法 |
| 中性线（n）未接地 | 设备外壳带电风险 | n端子连接系统中性点 |
| 相序接反 | 三相电机反转 | 调换任意两相输入线 |
| PE与N混接 | 漏电保护器误动作 | 严格分开PE与N线 |
六、通电测试流程
空载上电，测量输出电压：
线电压(a-b, b-c, c-a)应为 220V±5%
相电压(a-n, b-n, c-n)应为 127V±5%
带载运行1小时，检查：
温升 ≤55℃(油变)或 ≤80℃(干变)
无异常噪声/焦糊味
警告：非持证电工禁止操作!380V电压可致命，必须遵守 GB 26860-2011 电力安全规程。
|
