一、电力变压器型号命名规则

国内变压器型号通常由 字母+数字 组成，表示类型、设计特点、额定容量和电压等级等。

示例：

SCB13-1000/10

S：三相(D为单相)

C：环氧树脂浇注(油浸式无此标识)

B：箔式绕组(R为卷铁芯，H为非晶合金)

13：性能水平代号(数字越大能效越高)

1000：额定容量(kVA)

10：高压侧额定电压(kV)

二、常见电力变压器类型及型号

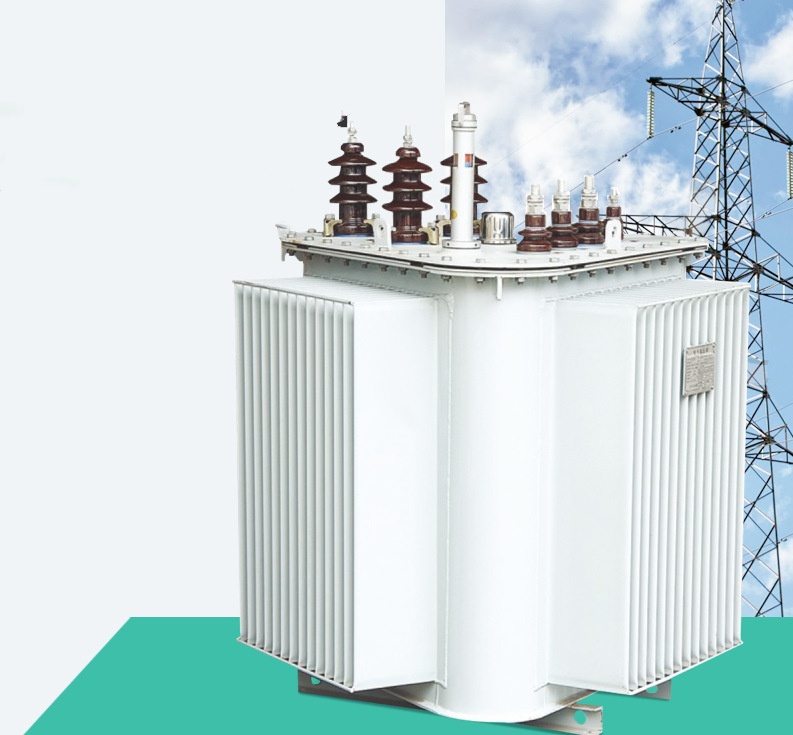

1. 油浸式变压器

| 型号 | 特点 | 典型参数 | 应用场景 |

| S11-M | 全密封式，铝绕组 | 容量：30~2500kVA 电压：10kV/0.4kV | 农村电网、工矿企业 |

| S13-M | 立体卷铁芯，一级能效 | 空载损耗降低30% 噪音≤45dB | 城市配电、商业中心 |

| SZ11 | 有载调压，铜绕组 | 调压范围：±10% 阻抗电压：4%~6% | 电压波动大的工业区 |

2. 干式变压器

| 型号 | 特点 | 典型参数 | 应用场景 |

| SCB10 | 环氧树脂浇注，F级绝缘 | 容量：30~2500kVA 防护等级：IP20 | 医院、数据中心 |

| SCB14 | 一级能效(GB 20052-2020) | 空载损耗≤0.45kW 负载损耗≤3.2kW | 地铁、机场 |

| SG(B)10 | 非包封式，H级绝缘 | 耐温180℃ 防护等级：IP00 | 化工厂、船舶 |

3. 特种变压器

| 型号 | 特点 | 典型参数 | 应用场景 |

| ZSG | 整流变压器 | 输出直流电压：0~1000V | 电镀、电解设备 |

| KSG | 矿用隔爆型 | 防护等级：IP65 防爆认证 | 煤矿井下 |

| D(Y)yn11 | 风电专用 | 耐低温-40℃ 抗震动设计 | 风力发电场 |

三、核心参数详解

1. 额定容量(kVA)

常见规格：30, 50, 100, 200, 315, 500, 800, 1000, 1600, 2500kVA

选择依据：负载总功率×1.2~1.5倍冗余。

2. 电压等级(kV)

高压侧：6, 10, 35, 110kV

低压侧：0.4kV(常规)、0.69kV(船舶/矿山)

特殊需求：如光伏逆变器输出需匹配0.8kV变压器。

3. 连接组别

Dyn11：抗谐波能力强，适合商业建筑(照明/IT设备)。

Yyn0：成本低，用于农村电网等简单场景。

4. 空载损耗(P0)与负载损耗(Pk)

能效等级(GB 20052-2020)：

一级能效：SCB14、S13

二级能效：SCB10、S11

示例：1000kVA干式变压器(SCB14)空载损耗≤0.45kW，负载损耗≤3.2kW。

5. 阻抗电压(%)

常规范围：4%~6%(配电变压器)

高阻抗(≥8%)：限制短路电流，用于数据中心、地铁。

6. 冷却方式

油浸式：ONAN(油自然冷却)/ONAF(强迫风冷)

干式：AN/AF(自然/强迫风冷)

四、选型对照表(以10kV配电变压器为例)

| 型号 | 容量(kVA) | 空载损耗(kW) | 负载损耗(kW) | 噪音(dB) | 价格区间(万元) |

| S11-M-500 | 500 | 0.68 | 4.3 | ≤50 | 8~12 |

| SCB10-500 | 500 | 0.85 | 4.8 | ≤55 | 12~18 |

| SCB14-500 | 500 | 0.45 | 3.2 | ≤50 | 18~25 |

| S13-M-500 | 500 | 0.52 | 3.8 | ≤45 | 15~20 |

五、选型建议

1. 按场景选择类型

户内：优先干式(防火、低噪音)，如SCB14。

户外：油浸式(成本低、散热好)，如S13-M。

高湿度/腐蚀环境：选IP54防护或环氧树脂全密封型号。

2. 能效与经济性平衡

长期运行(>8小时/天)：一级能效变压器(初期投入高，但电费节省显著)。

短期运行：二级能效更经济。

3. 谐波环境处理

负载含大量变频器/LED电源时，选择Dyn11连接组别或加装滤波装置。

4. 国际品牌参考

ABB：Amorphous系列(非晶合金，空载损耗降低70%)

西门子：Siemens EcoDry(全封闭设计，适合沙漠/高粉尘地区)。

六、注意事项

1. 国家标准

国内强制认证：GB/T 6451(油浸式)、GB/T 10228(干式)。

并网要求：需符合国家电网《配电网技术导则》。

2. 特殊参数需求

高原地区：选择海拔2000m以上专用型号(温升修正系数0.8~0.9)。

高过载能力：如光伏升压变压器需支持1.5倍短时过载。

3. 检测与验收

关键测试：空载试验、短路试验、局部放电量(干式≤10pC)。

文件要求：出厂试验报告、能效认证、第三方检测(如CQC)。
