一、10kV柱上变压器台成套设备标准
10KV柱上变压器台套设备是按照《国家电网公司配电网工程典型设计(2016年版) 10KV配电变台分册》中设计方案，满足安全可靠、坚固耐用、结构合理、技术先进、灵活可靠、经济高效等现代配电网要求，适用于城网、农网改造、工矿企业、路灯照明、住宅小区等配电系统的成套产品。
10KV柱上变压器台套设备电气主接线采用单母线接线，出线1~3回。低压综合配电箱进线开关选择熔断器式隔离开关，出线开关选用漏电电子式断路器(适用于农网)。方案ZA-1主要技术原则：10KV侧采用电缆或架空绝缘线引下，低压综合配电箱采用悬挂式安装或座装，进线采用架空绝缘导线，出线采用架空绝缘导线或电缆引出。
常用主要方案有：

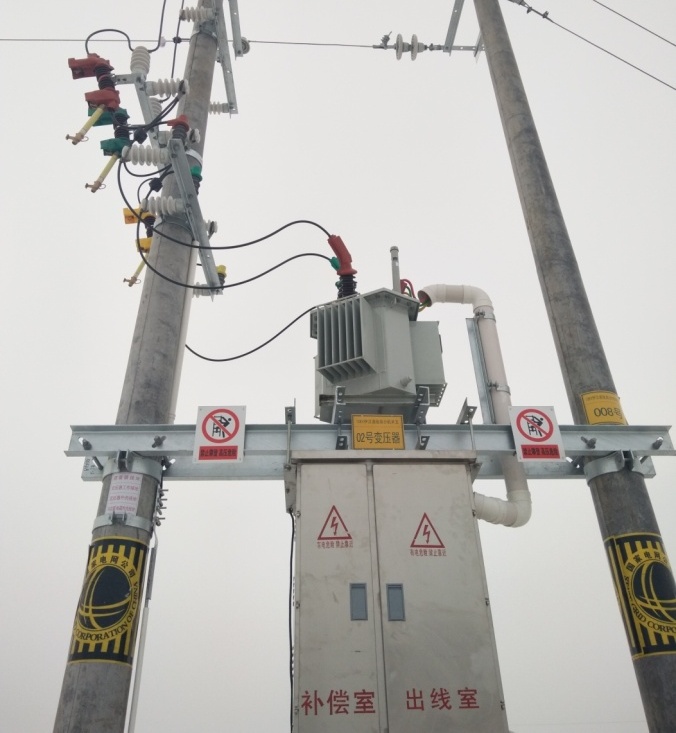

1、 变压器侧装、架空绝缘线侧面引下ZA-1-CX，如图所示：

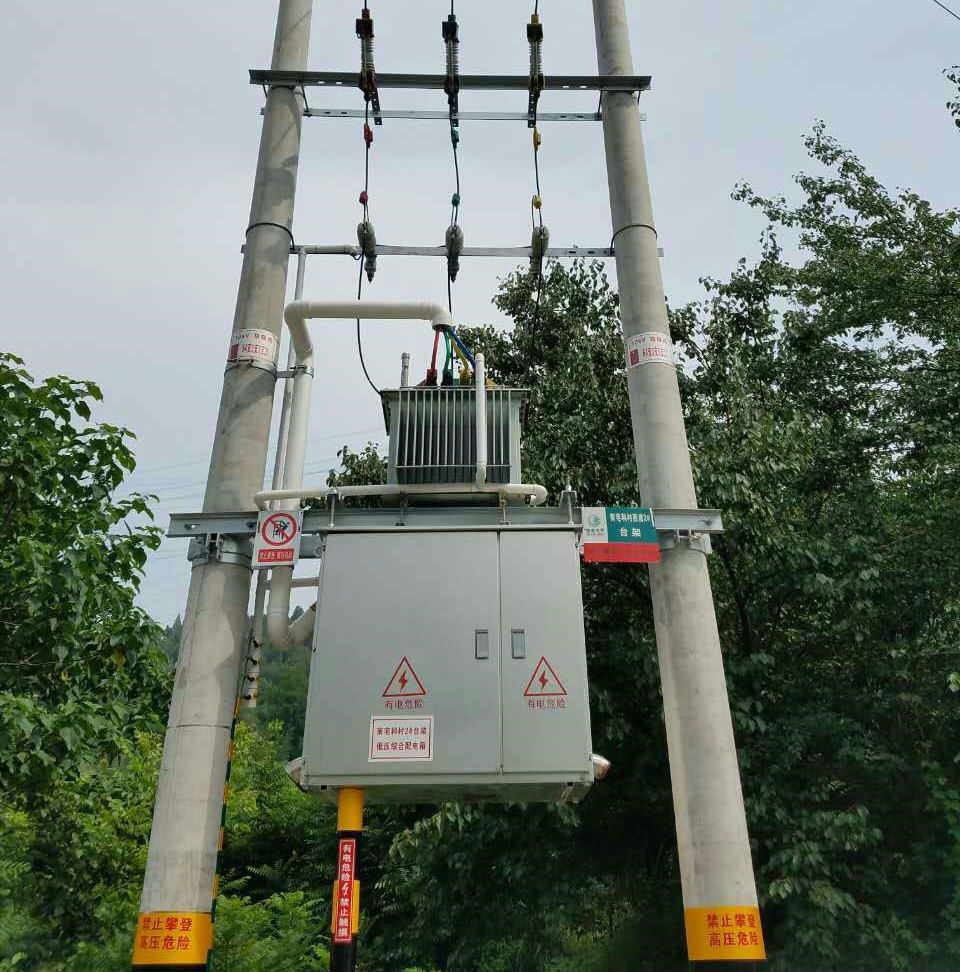

2、变压器正装、架空绝缘线正面引下ZA-1-ZX，如图所示：
二、总价估算（常见配置）
| 容量 | 典型配置 | 总价范围（含安装） |
|---|---|---|
| 100kVA | 单杆变台 + 油浸式变压器 + 基础配件 | 6万~10万元 |
| 200kVA | 双杆变台 + S13型变压器 + 智能配电箱 | 12万~18万元 |
| 400kVA | 双杆变台 + 干式变压器 + 高防护配置 | 25万~35万元 |
|
