国家知识产权局信息显示，广东明阳电气股份有限公司取得一项名为“一种循环切换散热的变压器装置”的专利，授权公告号CN222883364U，申请日期为2024年7月。
专利摘要显示，本实用新型公开了一种循环切换散热的变压器装置，包括变压器本体、第一风机、第二风机、第一供电开关组件、第二供电开关组件以及温控定时模组，第一供电开关组件与第一风机连接以构成至少部分第一供电支路，第二供电开关组件与第二风机连接以构成至少部分第二供电支路
所述温控定时模组分别与第一供电开关组件和第二供电开关组件连接，在第一控制状态下，第一供电开关组件闭合，第二供电开关组件断开，在第二控制状态下，第一供电开关组件断开，第二供电开关组件闭合，在第三控制状态下，第一供电开关组件和第二供电开关组件均闭合；本设计合理散热，对第一风机和第二风机使用寿命的耐久影响降低，延长检修工期，降低检修成本，使用方便可靠。

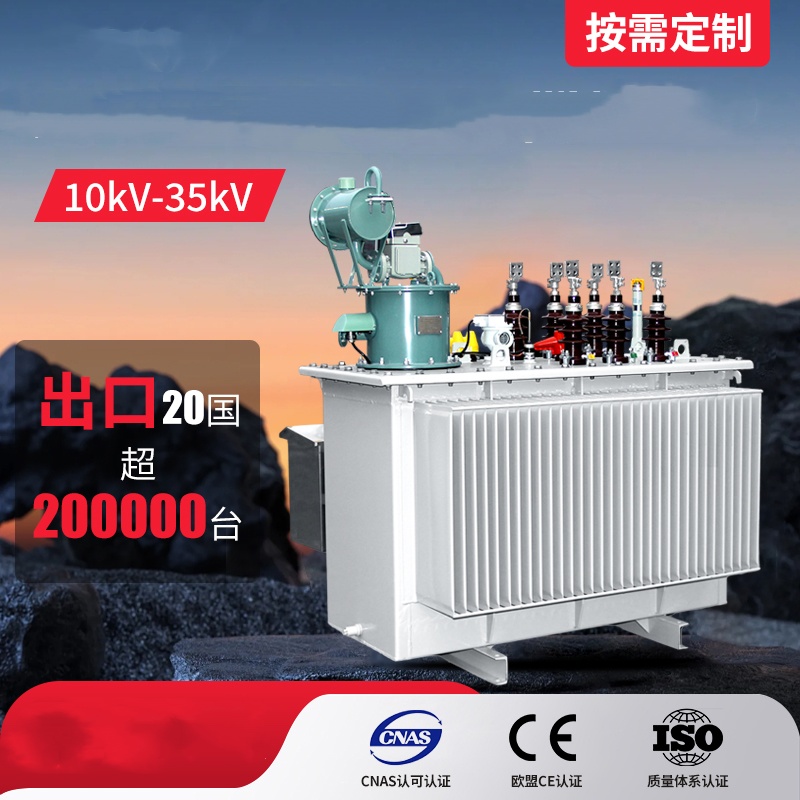

1. 油浸式变压器（ONAN/ONAF/ODAF切换）
冷却模式：
ONAN（油自然冷却）：依靠油对流和散热片自然散热，用于低负载。
ONAF（油强制风冷）：启动风扇加速散热片冷却，用于中高负载。
ODAF（油强制导向冷却）：油泵+风扇协同，定向增强油循环，用于满载或过载。
切换机制：
温度传感器（如PT100）监测油温，达到设定阈值（如65℃）时逐级启动风扇或油泵。
典型应用：
大型电力变压器（如500kV变电站主变），特变电工、西门子等品牌的高端型号。
2. 干式变压器（自然冷却+强制风冷切换）
冷却模式：
自然对流（AN）：绕组和铁芯通过空气自然散热。
强制风冷（AF）：内置温控风扇启动，增强空气流动。
切换机制：
绕组预埋温度探头（如130℃报警，150℃跳闸），负载率超60%时自动启停风扇。
典型应用：
数据中心、医院用SCB型环氧树脂浇注干式变（如金盘科技、顺特电气产品）。
3. 蒸发冷却变压器（液气两相循环）
冷却模式：
液态冷却剂蒸发吸热：低负载时依靠冷却剂（如氟化液）自然蒸发。
压缩冷凝循环：高负载时启动压缩机，强制冷却剂循环并冷凝回流。
切换机制：
压力与温度联动控制，通过变频压缩机调节冷却强度。
典型应用：
高密度城市变电站、海上风电升压变（如ABB的TEC系列）。
4. 混合冷却变压器（油冷+水冷切换）
冷却模式：
油冷模式：常规油循环散热。
水冷模式：外部冷却水通过热交换器带走油热量，用于极端高温环境。
切换机制：
当环境温度＞40℃或油温＞75℃时，启动水冷系统。
典型应用：
热带地区重工业厂矿、沙漠光伏电站（如江苏华鹏出口中东的定制型号）。
|
