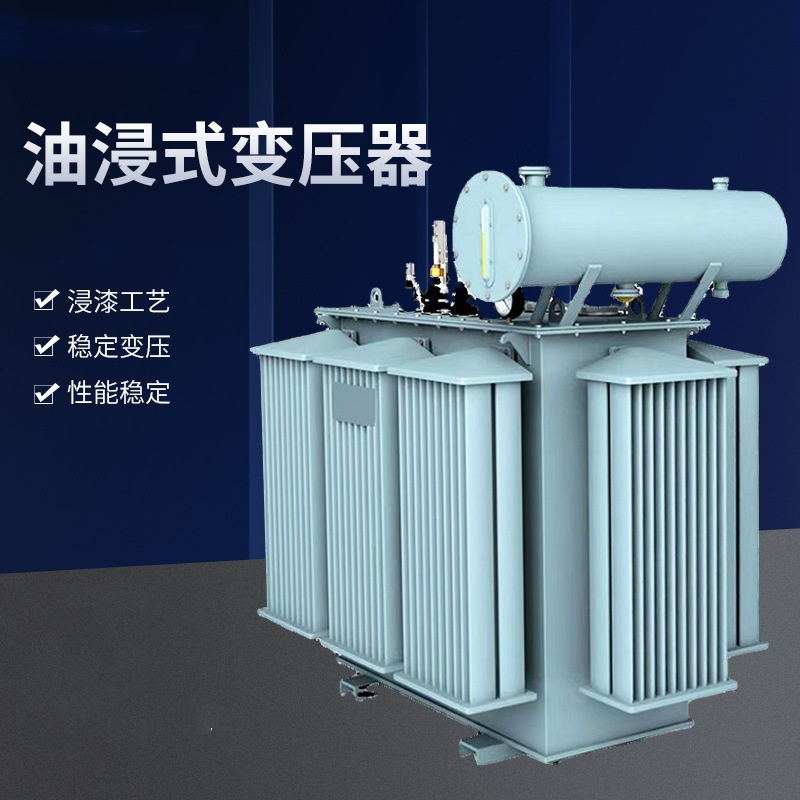

【油浸式变压器型号大全及参数】本公司可以根据具体型号的详细参数定制，容量、电压等级、使用场景等都是设计的关键点，油浸式变压器的使用场景很多，但是需要后期维护检查。
一、油浸式变压器主流型号分类
1. 普通油浸式变压器
S9系列
特点：早期低损耗型号，已逐步淘汰，部分偏远地区仍有使用。
容量范围：30kVA～2500kVA
典型参数：
空载损耗：约 0.2%~0.3%
负载损耗：较S11高10%~15%
S11系列
特点：二级能效，性价比高，市场保有量大。
容量范围：30kVA～2500kVA
典型参数(以800kVA为例)：
高压侧电压：10kV/6kV/35kV
空载损耗：170W～200W
负载损耗：7500W～8500W(75℃)
短路阻抗：4%~6%
S13系列
特点：一级能效，采用阶梯卷铁芯技术，损耗比S11降低20%~30%。
容量范围：50kVA～2500kVA
典型参数(1000kVA)：
空载损耗：130W～150W
负载损耗：6000W～7000W
S15系列
特点：超一级能效，立体卷铁芯结构，适用于高节能需求场景。
容量范围：50kVA～2500kVA
典型参数(1600kVA)：
空载损耗：100W～120W
负载损耗：5000W～6000W
2. 非晶合金油浸式变压器
SH15系列
特点：采用非晶合金铁芯，空载损耗比S11降低60%~80%，适用于负载波动大的场景(如光伏、风电)。
容量范围：50kVA～2500kVA
典型参数(500kVA)：
空载损耗：70W～90W
负载损耗：5500W～6500W
空载电流：0.3%~0.5%
SH16系列
特点：优化工艺，进一步降低噪音和温升，适用于城市配电网。
3. 有载调压油浸式变压器
SZ11/SZ13系列
特点：支持有载调压(±8×1.25%或±4×2.5%)，适用于电压波动频繁的电网。
容量范围：200kVA～63000kVA
典型参数(2000kVA)：
调压范围：±8%~±10%
短路阻抗：6%~8%
二、油浸式变压器关键参数对照表（10kV级）
| 参数 | 容量 | S13 (旧标) | S20 (新标二级) | S22 (新标一级) | 差异说明 |
| 空载损耗 (W) | 100kVA | 170 | 130 | 100 | ↓23.5% (S13→S20) |
| 200kVA | 310 | 230 | 180 | ↓41.9% (S13→S22) | |
| 500kVA | 610 | 460 | 350 | ↓42.6% (S13→S22) | |
| 负载损耗 (W) | 100kVA | 1500 | 1450 | 1400 | ↓6.7% (S13→S22) |
| (120℃) | 200kVA | 2600 | 2500 | 2400 | ↓7.7% (S13→S22) |
| 500kVA | 5100 | 4900 | 4700 | ↓7.8% (S13→S22) | |
| 短路阻抗 (%) | 全容量 | 4.0±0.5 | 4.0±0.5 | 4.0±0.5 | 无变化 |
| 空载电流 (%) | 100kVA | 1.6 | 1.2 | 0.8 | ↓50% (S13→S22) |
| 500kVA | 1.2 | 0.9 | 0.6 | ↓50% (S13→S22) | |
| 噪声 (dB) | 100kVA | ≤50 | ≤48 | ≤45 | 一级能效降噪最显著 |
| 重量 (kg) | 500kVA | 1450 | 1550 | 1750 | 非晶合金增重约20% |
| 允许温升 (K) | 全容量 | 65 (油顶层) | 65 | 65 | 标准统一 |
| 能效标识 | - | ❌淘汰 (三级) | ✅准入 (二级) | ✅推荐 (一级) | 国网禁用三级能效 |
三、选型建议
1. 按能效需求选择：
经济型：S11(二级能效，价格5万~12万元/台)。
节能型：S13/SH15(长期运行电费节省显著，价格比S11高20%~40%)。
2. 按应用场景选择：
常规电网：S11/S13。
新能源电站：SH15(低空载损耗)。
电压波动大：SZ11/SZ13(有载调压)。
3. 特殊环境适配：
高海拔：需选择绝缘等级更高的型号(如H级绝缘)。
湿热/腐蚀环境：选配防腐涂层或不锈钢外壳
|
